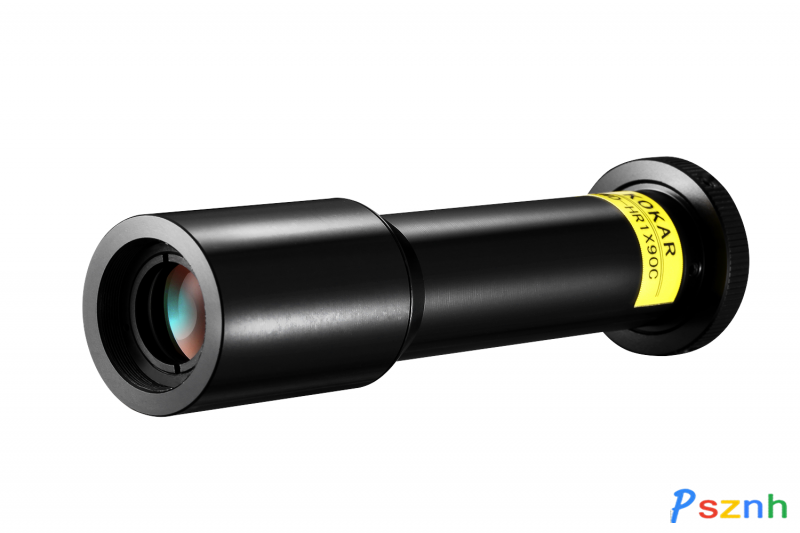

高分辩率HR系列远心镜头 工作距离90mm
1、支持200万或更高像素分辩率，最大可支持到1/1.8英寸相机
2、工作距为90mm
3、物方远心设计，适合于高精度影像定位、检测等
4、标准C接口
5、工作距离微调结构便于安装调试
|
型号 |
照明类型 |
光学放大 倍率 |
工作距离 [mm] |
远心度 [。] |
光学畸变 [%] |
景深[mm] |
光学分辩率
|
镜头接口 |
工业相机芯片尺寸对应的FOV[mmxmm] |
||
|
1/3英寸4.8x3.6 |
1/2英寸6.4x4.8 |
1/1.8英寸7.1x5.3 |
|||||||||
|
XWD-HR0.2X90C |
非同轴 |
0.2X |
90 |
0.0134 |
0.015 |
13 |
24 |
C |
23.3X17.5 |
31X23.3 |
34.6X26 |
|
XWD-HR0.3X90CT |
同轴 |
0.3X |
90 |
0.02 |
0.09 |
14 |
9.2 |
C |
16X12 |
21.3X16 |
23.6X18 |
|
XWD-HR0.3X90C |
非同轴 |
0.3X |
90 |
0.02 |
0.09 |
14 |
9.2 |
C |
16X12 |
21.3X16 |
23.6X18 |
|
XWD-HR0.5X90CT |
同轴 |
0.5X |
90 |
0.07 |
0.01 |
9 |
8.2 |
C |
9.6X7.2 |
12.8X9.6 |
14X11 |
|
XWD-HR0.5X90C |
非同轴 |
0.5X |
90 |
0.07 |
0.01 |
9 |
8.2 |
C |
9.6X7.2 |
12.8X9.6 |
14X11 |
|
XWD-HR0.8X90CT |
同轴 |
0.8X |
90 |
0.02 |
0.02 |
2.5 |
7.5 |
C |
6X4.5 |
8X6 |
9X7 |
|
XWD-HR0.8X90C |
非同轴 |
0.8X |
90 |
0.02 |
0.02 |
2.5 |
7.5 |
C |
6X4.5 |
8X6 |
9X7 |
|
XWD-HR1X90CT |
同轴 |
1X |
90 |
0.025 |
0.03 |
1.8 |
7.3 |
C |
4.8X3.6 |
6.4X4.8 |
7X5 |
|
XWD-HR1X90C |
非同轴 |
1X |
90 |
0.025 |
0.03 |
1.8 |
7.3 |
C |
4.8X3.6 |
6.4X4.8 |
7X5 |
|
XWD-HR1.5X90CT |
同轴 |
1.5X |
90 |
0.023 |
0.04 |
1.2 |
6 |
C |
3.2X2.4 |
4.3X3.2 |
5X3.5 |
|
XWD-HR1.5X90C |
非同轴 |
1.5X |
90 |
0.023 |
0.04 |
1.2 |
6 |
C |
3.2X2.4 |
4.3X3.2 |
5X3.5 |
|
XWD-HR2X90CT |
同轴 |
2X |
90 |
0.02 |
0.06 |
0.65 |
5.5 |
C |
2.4X1.8 |
3.2X2.4 |
3.5X2.6 |
|
XWD-HR2X90C |
非同轴 |
2X |
90 |
0.02 |
0.06 |
0.65 |
5.5 |
C |
2.4X1.8 |
3.2X2.4 |
3.5X2.6 |
|
XWD-HR3X90CT |
同轴 |
3X |
90 |
0.02 |
0.02 |
0.4 |
5.2 |
C |
1.6X1.2 |
2.1X1.6 |
2.3X1.8 |
|
XWD-HR3X90C |
非同轴 |
3X |
90 |
0.02 |
0.02 |
0.4 |
5.2 |
C |
1.6X1.2 |
2.1X1.6 |
2.3X1.8 |
|
XWD-HR4X90CT |
同轴 |
4X |
90 |
0.02 |
0.04 |
0.3 |
4.2 |
C |
1.2X0.9 |
1.6X1.2 |
1.8X1.3 |
|
XWD-HR4X90C |
非同轴 |
4X |
90 |
0.02 |
0.04 |
0.3 |
4.2 |
C |
1.2X0.9 |
1.6X1.2 |
1.8X1.3 |
|
XWD-HR5X90CT |
同轴 |
5X |
90 |
0.02 |
0.04 |
0.25 |
4 |
C |
1.0X0.7 |
1.3X1.0 |
1.4X1.1 |
|
XWD-HR5X90C |
非同轴 |
5X |
90 |
0.02 |
0.04 |
0.25 |
4 |
C |
1.0X0.7 |
1.3X1.0 |
1.4X1.1 |
|
XWD-HR6X90CT |
同轴 |
6X |
90 |
0.02 |
0.04 |
0.2 |
4 |
C |
0.8X0.6 |
1.06X0.8 |
1.1X0.9 |
|
XWD-HR6X90C |
非同轴 |
6X |
90 |
0.02 |
0.04 |
0.2 |
4 |
C |
0.8X0.6 |
1.06X0.8 |
1.1X0.9 |
|
XWD-HR8X90CT |
同轴 |
8X |
90 |
0.02 |
0.04 |
0.12 |
4.2 |
C |
0.6X0.45 |
0.8X0.6 |
0.9X0.7 |
|
XWD-HR8X90C |
非同轴 |
8X |
90 |
0.02 |
0.04 |
0.12 |
4.2 |
C |
0.6X0.45 |
0.8X0.6 |
0.9X0.7 |
